超省電探新路 Intel 實驗室
全球半導體界追求省電晶片的極致，如今，不靠外接電源，也能運作的晶片，已走出一條令人期待的路。在英特爾實驗室（Intel Labs），ㄧ顆取名克萊蒙特（Claremont）的超省電晶片，是ㄧ顆真正x86架構的奔騰處理器，可以直接插上舊有的奔騰主機板上工作。Intel實驗室副總裁暨整合平台研究總監Vida Ilderem在2013年VLSI-TSA及VLSI-DAT上發表專題演講，分享該實驗室在超省電晶片探索成果。
Claremont寫下的世界紀錄是，她是第一個展現邏輯設計的幾近零電壓（Near-Threshold Voltage , 簡稱NTV） 電路，內建低漏電的32 奈米SOC 技術，操作電壓只需0.28到1.2伏（280mV～1.2Ｖ）。
供電就靠 ㄧ吋大太陽能板
Intel實驗室副總裁暨整合平台研究總監Vida Ilderem 預測M2M(Machine to Machine)將成未來重要發展技術，嵌入式技術未來將廣泛應用於健康照護、家庭、產業、智慧電網、智慧城市，以及汽車等新應用領域。
雖然完全零電壓，就要讓系統自動自發地工作，是不可能的。但英特爾實驗室能夠讓Claremont的操作電壓低到0.28伏，已經足以令人吃驚。究竟Claremont靠甚麼供電？答案是，只需要一片ㄧ吋大的太陽能板，就能跑Windows及Linux系統，其效率是電池的4.7 倍。

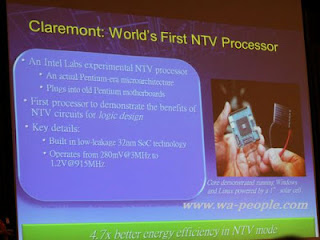

圖說：右邊的Claremont晶片，是Intel開發出的全球第一顆NTV晶片，只靠一片ㄧ吋大的太陽能板，就能跑Windows及Linux系統。
過去三十年，全球半導體界無不極力降低操作電壓，關鍵就是追求省電。努力到2005年，幾乎就在電壓1伏（1V）左右卡關，維持在0.8-0.9V左右，只有少數低到0.65V的晶片，靠著從一開始的電路就精心設計，並且以22奈米等級的製程技術來達到目標。
創新之路 結盟前進
2012年底，工研院資通所攜手台積電、晶心科技、中正與交通大學，開發超低電壓晶片技術，採用標準的CMOS製程，達到將操作電壓降到0.6 V以下的目標，在0.5V擁有穩定的表現。
Intel Labs靠著自己調製程，將Claremont的操作電壓降低到0.28V，這項成果於2012年於ISSCC首度發表以來，令世人驚艷。
工研院資通所所長吳誠文說，未來我們物聯網 ( IOT ) 要成熟的話，超省電、甚至可以從自然環境採擷電源的晶片電路技術，ㄧ定要先準備好。他強調，這是必要條件。
吳誠文表示，例如救災、山坡地邊坡監測、橋梁監測等任務，常在山區或偏遠無法供電地區，如果系統能夠從環境擷取能源，包括太陽光、體溫、震動、甚至是環境中的電磁波，將之擷取後轉換為電力，就能夠讓感測器（sensor）正常運作，達到綿密不間斷的感測網，實現M2M的應用。
Vida Ilderem指出，為了開發出創新且前瞻的M2M技術，創造智慧生活環境，Intel實驗室也與大學進行合作。例如與台灣大學合作的「Intel –台灣大學創新研究中心」（Intel-NTU CCC Center），就囊括了四十位大學教授、二十位Intel的研究人員、十多位博士後研究員，以及超過一百名學生，進行的合作專案多達二十個。
圖說：「Intel –台灣大學創新研究中心」結合Intel與台大的研究能量，致力於M2M技術開發。
