圖說：應用材料發表新一代晶片製造產品，大幅提升AI效能，左起為應材 Kinex 鍵合系統、 Xtera 磊晶系統，以及 PROVision 10 量測系統。
應用材料近日發表全新半導體製造系統，可提升AI運算所需的先進邏輯與記憶體晶片效能。新產品聚焦於研發更強大AI晶片的三大關鍵領域：包括環繞式閘極（GAA）電晶體在內的前瞻邏輯製程、包括高頻寬記憶體（HBM）在內的高效能DRAM，以及用於打造高度整合系統級封裝、優化晶片效能、功耗及成本的先進封裝技術。
應用材料半導體產品事業群總裁帕布‧若傑（Prabu Raja）博士表示 :「隨著晶片複雜度不斷提升，應材專注於推動材料工程突破，改善效能與功耗，以因應AI規模化發展所需。我們正與客戶展開更早期且更深入的合作，共同開發能加速晶片製造商技術藍圖、並實現邏輯、記憶體及先進封裝領域重大元件變革的解決方案。」
全新Kinex鍵合系統實現更高效能、更低功耗先進邏輯與記憶體晶片的量產
為優化效能與功耗效率，當今領先的圖形處理器（GPU）與高效能運算（HPC）晶片採用先進封裝架構，將多個小晶片整合成複雜的系統。混合鍵合是一項新興的晶片堆疊技術，採用直接銅對銅鍵合方式，可大幅改善整體效能、功耗及成本。

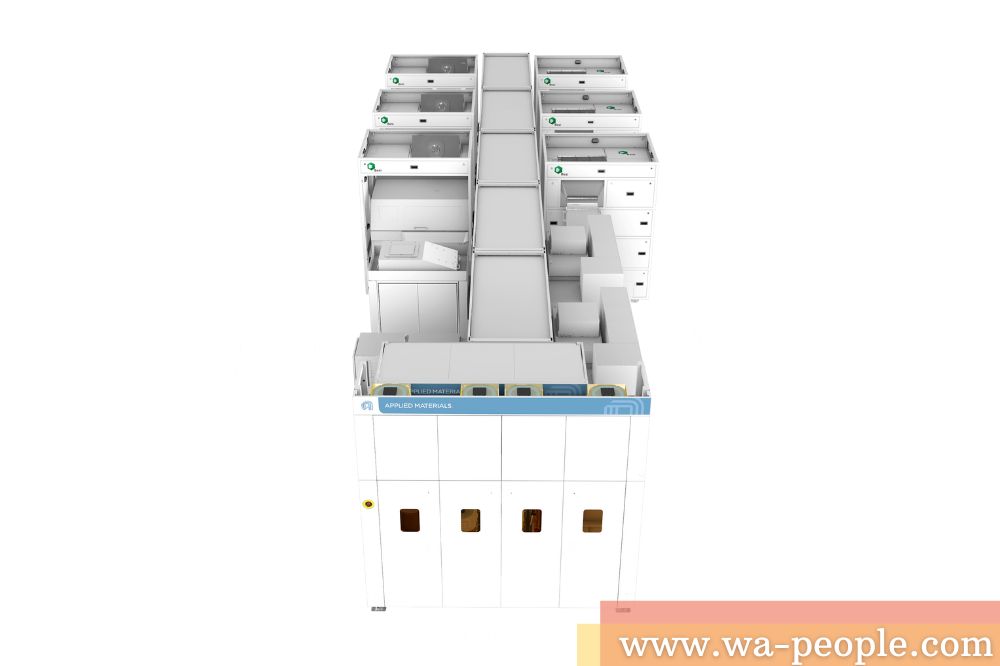

圖說：應用材料發表新一代晶片製造產品，大幅提升AI效能，圖為應材 Kinex 鍵合系統。
晶片封裝日趨複雜，混合鍵合技術在大規模量產面臨挑戰。為加速混合鍵合在先進邏輯與記憶體晶片的應用，應用材料與貝思半導體（Besi）合作，開發出業界首創整合式裸晶對晶圓（die-to-wafer）的混合鍵合產品Kinex Bonding鍵合系統。該系統結合應材在晶圓和晶片前段製程的專業技術，以及貝思半導體領先的裸晶放置、互連與組裝具高度精準與高速鍵合的解決方案。
Kinex系統將所有關鍵混合鍵合製程步驟整合於單一系統中，相較於非整合式方案，具有多項重大優勢：
- 優異的裸晶級追蹤能力，更妥善管理複雜的多裸晶封裝
- 藉由高準確度鍵合與潔淨、管控的環境，實現更小的互連間距
- 透過精準控制混合鍵合製程步驟間的等候時間，提升鍵合一致性與品質
- 整合式即時量測技術，實現更快速的疊對量測與漂移偵測
目前已有多家領先的邏輯、記憶體及委外封測業者（OSAT）採用Kinex系統。系統動畫演示可於此處觀看。
全新Centura Xtera磊晶系統實現2奈米及以下先進製程的更高效能全環繞閘極電晶體
當今最先進的環繞式閘極（GAA）電晶體，影響其效能與可靠性關鍵的特性，是源極（source）與汲極（drain）結構，這些結構共同構成電晶體的通道。源極與汲極是透過磊晶（epi）製程，在深溝槽中精準沉積材料而形成。在3D 環繞式閘極（GAA）電晶體中，使用傳統磊晶技術填充的高深寬比的源/汲極溝槽具有相當挑戰性，可能導致空隙與不均勻生長，進而降低效能與可靠性。

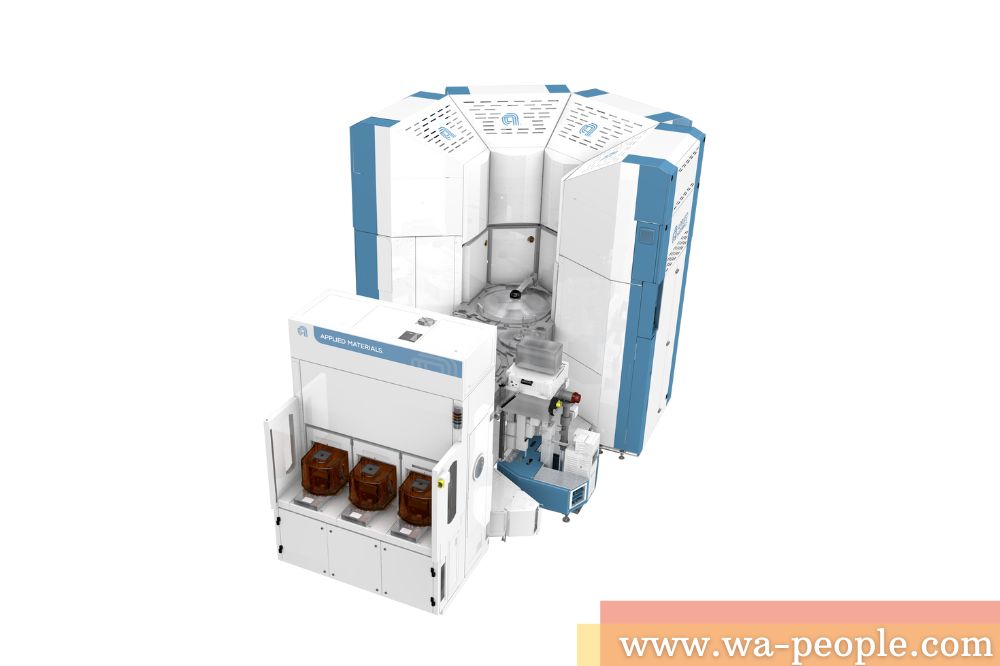

圖說：應用材料發表新一代晶片製造產品，大幅提升AI效能，圖為應材 Xtera 磊晶系統。
為解決此挑戰並實現晶片最佳效能，應用材料開發出Centura Xtera Epi磊晶系統。Xtera系統採用獨特的小體積反應室的配置，整合預清潔與蝕刻製程，可實現無空隙的GAA源-汲極結構，氣體用量相較於傳統磊晶減少50%。該系統創新的沉積-蝕刻製程會隨著材料在溝槽側壁與底部生長，而持續調整溝槽開口尺寸，優化晶圓上數十億個電晶體的磊晶生長，達到無空隙且單元間均勻度提升超過40%。
Xtera系統已獲領先的邏輯與記憶體晶片製造商採用。系統功能動畫演示可於此處觀看。
PROVision 10電子束（eBeam）量測系統可提升高複雜度3D晶片的良率
應用材料影像與製程控制事業群副總裁基思．威爾斯（Keith Wells）表示 :「3D架構在邏輯與記憶體晶片中的使用日益增加，為量測技術帶來新挑戰，將光學技術推向極限。應材憑藉在成像解析度上的突破，延續其於電子束技術的領導地位，以高產能深入3D架構進行量測，使晶片製造商能獲得精確量測數據，加速提升高複雜度晶片設計的良率。」

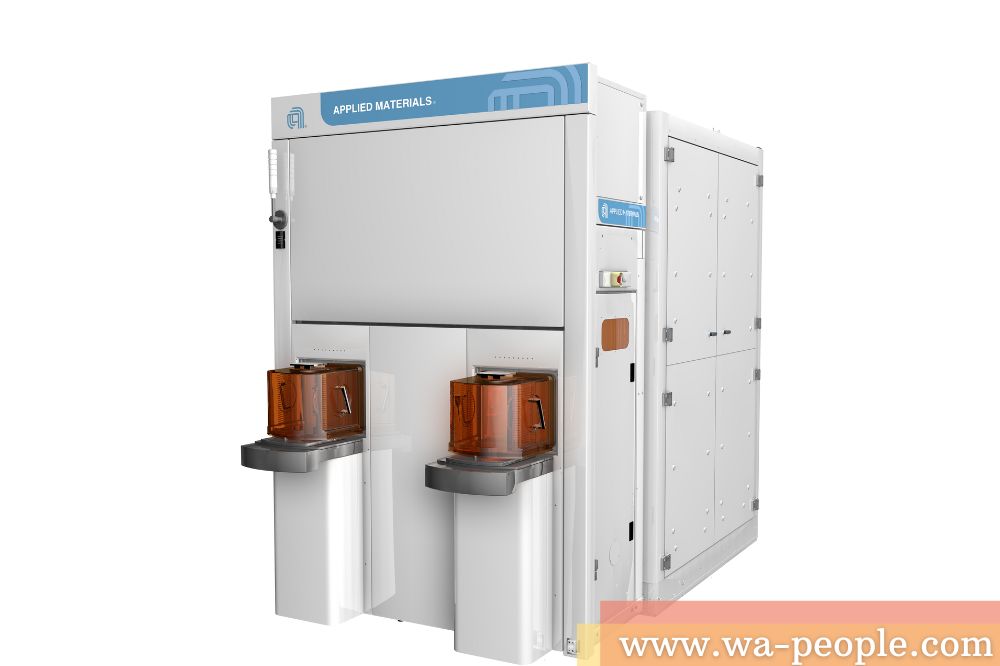

圖說：應用材料發表新一代晶片製造產品，大幅提升AI效能， 圖為應材 PROVision 10 量測系統。
全新PROVision 10是頂尖的電子束量測系統，專為包括環繞式閘極電晶體與背面供電架構等先進邏輯晶片、次世代DRAM與3D NAND晶片而設計。是業界首款採用冷場發射（CFE）技術的量測系統，相較於傳統熱場發射（TFE）技術，可提升奈米級成像解析度達50%，成像速度提升達10倍。PROVision 10系統的次奈米級成像能力使其能穿透3D晶片的多個層次，提供整合式多層影像。該系統能進行直接晶片上對準量測與精確的關鍵尺寸（CD）量測，超越傳統光學系統的極限。其獨特功能支援關鍵製程的控制任務，例如極紫外光（EUV）層對準與奈米片型量測，以及GAA電晶體中的磊晶空隙偵測，使其成為2奈米及以下先進製程以及HBM整合的重要檢測工具。
PROVision 10系統獲多家領先的邏輯與記憶體晶片製造商採用。
這些新系統以及用於製造未來AI晶片的其他創新技術，已於應用材料SEMICON West 2025技術早餐會中發表。該場早餐會簡報已於2025年10月7日星期二美東時間上午9:00/太平洋時間上午6:00提供於應用材料網站。
